气动球阀作为一种常见的工业自动化控制阀门，广泛应用于石油、化工、电力、食品等行业，主要用于控制管道中流体的流量和流向。其独特的工作原理和优势使得它在自动化控制系统中占据着重要地位。本文将探讨气动球阀的工作原理、结构特点以及应用领域。
一、气动球阀的工作原理
气动球阀具有全通径和调节功能，当阀门处于全开状态时，流体的流量最大。气动控制信号输入到执行器后，执行器根据气源压力的变化，通过内置的气缸机构推动阀杆转动，从而使球阀实现精准的开关控制或调节。
二、气动球阀的结构特点

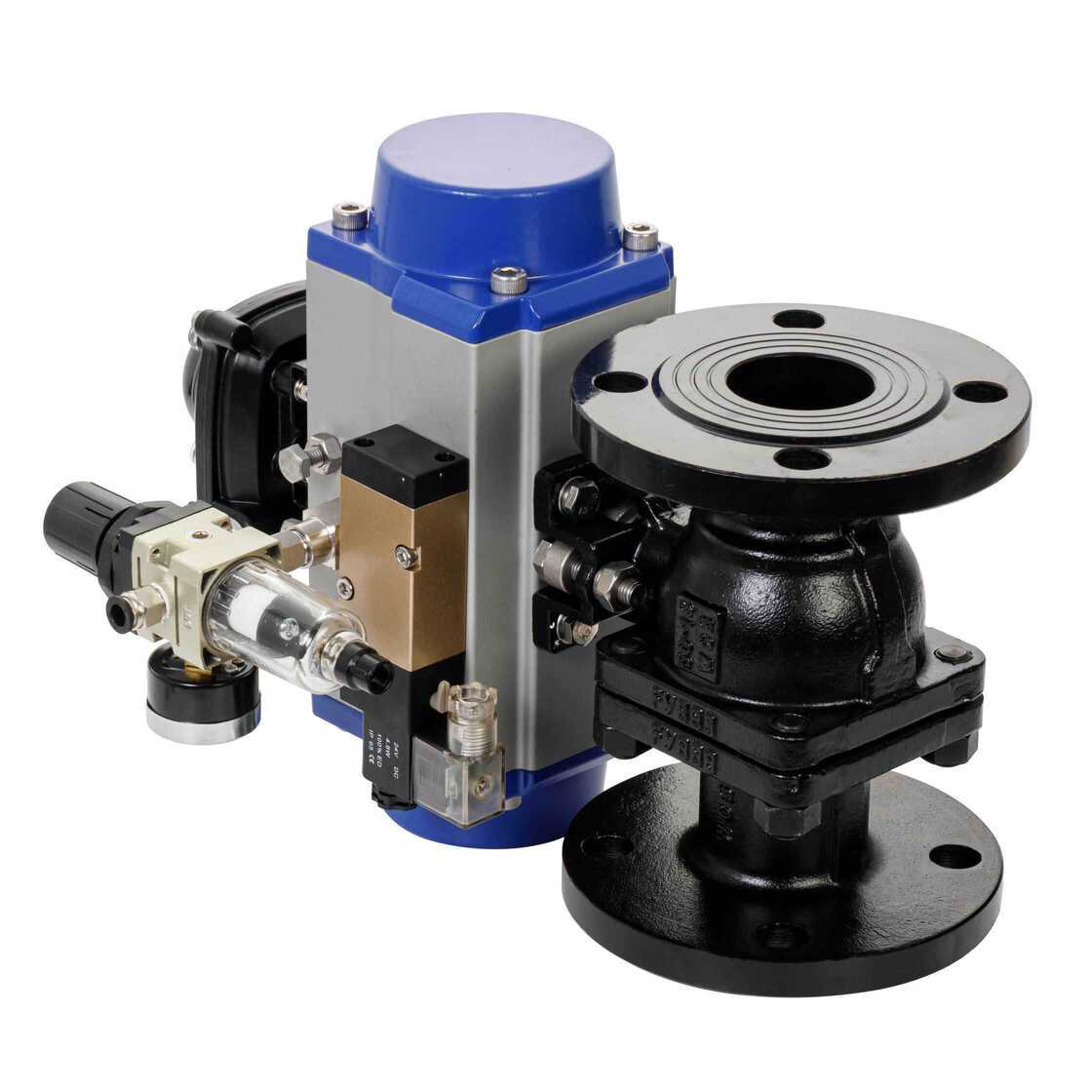

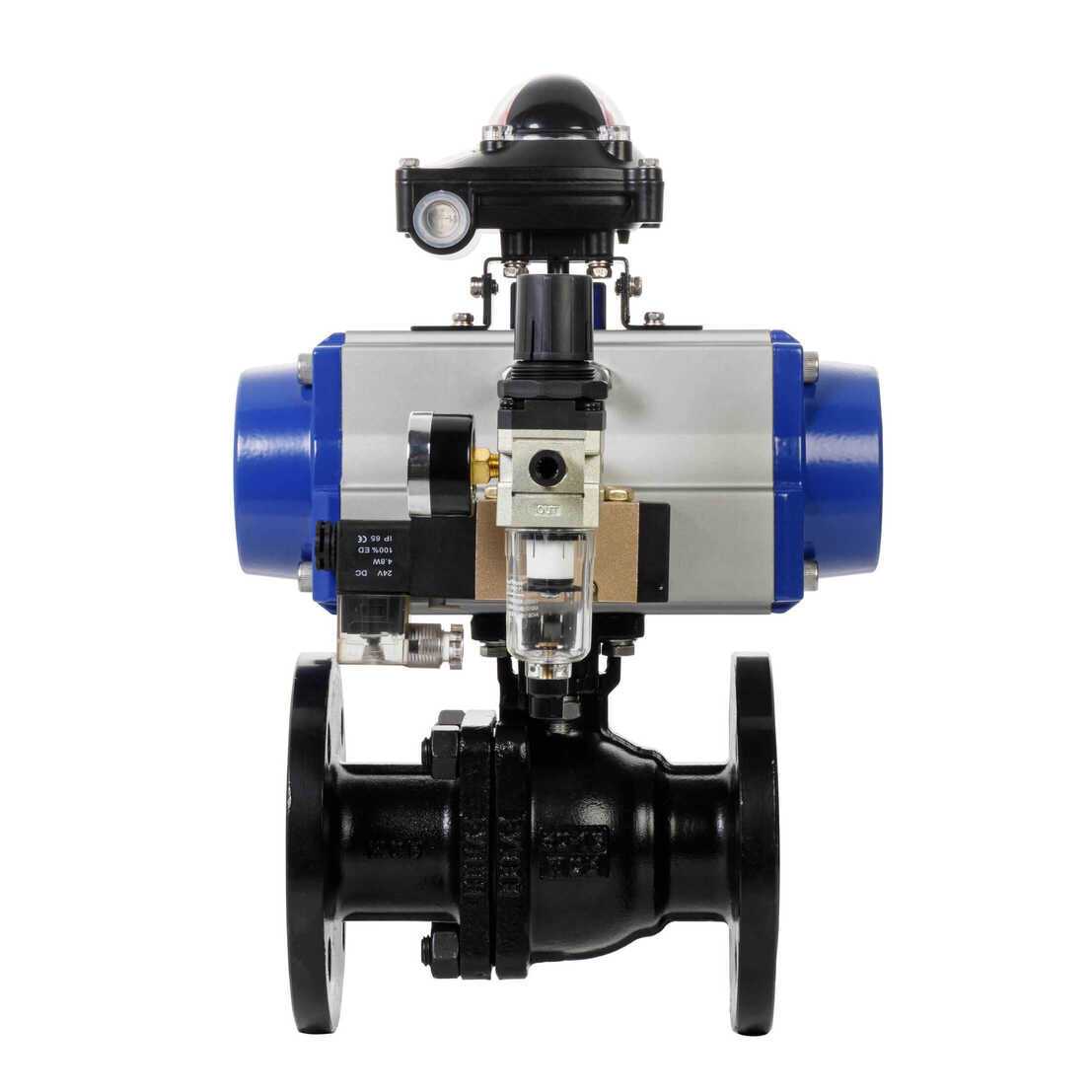

气动球阀的结构通常包括以下几个部分：
气动执行器：它是气动球阀的核心部件，负责将气源的压力转化为机械能，推动阀杆转动。执行器可分为单作用和双作用两种类型，单作用执行器只需气源作用即可完成动作，双作用执行器则需要两种气源控制才能完成动作。
球阀本体：球阀本体由阀体、阀座和球形阀芯组成。球形阀芯通过转动来实现流量的调节，球体上的通孔则控制流体的流通与切断。球阀本体材质多为不锈钢或铜合金，具有良好的耐腐蚀性能。
阀杆和密封圈：阀杆连接球体和执行器，负责球体的旋转。密封圈则确保球阀的密封性能，避免流体泄漏。
外部控制系统：气动球阀的控制系统通常包括气源系统和调节系统，通过调节气源的压力和流量，实现精确的流量控制。
